제품 상세 정보:
결제 및 배송 조건:
|
| 시체 재료: | 합금 강 : A217 WC6 | 정비: | 5, 가득 찬 스텔라이트를 손질하세요 |
|---|---|---|---|
| 크기: | 2in - 12in | 압력 등급: | 클래스 2500LB / 2500# |
| 작동기: | 설명서는 작동했습니다 : 수동핸들, 베벨 기어 | 연결 끝: | RTJ, 무선주파수, BW, 맞대기 용접 |
| 스페셜 테스트: | RT, LP, MT | 다른 것: | 이용 가능한 OEM |
| 강조하다: | 금속에 의하여 자리가 주어지는 게이트 밸브,압력 인감 게이트 밸브 |
||

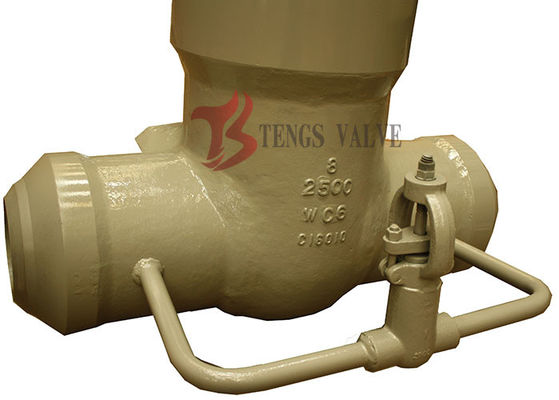

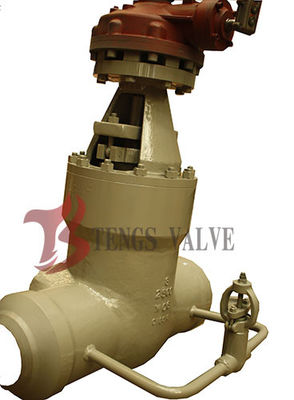

알로이 스틸 게이트 밸브 A217 WC6 압력 밀폐 모트 PSB 하드 페이스 Api 6D 2500LB Z40 / Z61
빠른 세부 사항:
1타입: PSB 게이트 밸브 Z40 / Z61
2압력 밀폐 모네트 (PSB), 유연한 윙 디자인
3크기 범위: 2"에서 12"
4압력 등급: ANSI 2500LB
5소재: 합금강 A217 WC6, 기타 소재
6- 다른 서비스 조건에 맞게 다양한 장식 재료가 있습니다.
7액추에이터: 수동, 핸드 휠, 기어 작동
8특별 요구: NACE Mr 0175
적용:
석유 및 가스, 석유화학, 전력, 에너지 산업 등
표준
설계 및 제조: API 600 또는 API 6D에 맞는 주철 게이트 밸브;
검사 및 시험: API 598, API 600 또는 API 6D
끝 플랜지 차원: ASME B16.5 (NPS≤24)
BW 끝 차원: ASME B16.25.
얼굴과 끝에서 끝으로: ASME B16.10.
압력 온도 등급: ASME B16.34.
특징:
1모네트 가스켓 스타일
압력 밀폐 디자인은 2500 클래스 게이트 밸브에 사용됩니다.
2포장 봉인
평소처럼 유연한 그래피트를 포장재로 사용한다. PTFE 또는 조합 포장재도 고객이 요청할 경우 사용할 수 있다.
3몸체와 모트 연결
2500급 게이트 밸브는 일반적으로 압력 밀폐 모프 디자인
4앉으세요
탄소 강철 게이트 밸브의 경우, 좌석은 일반적으로 도장 강철입니다. 좌석 밀폐 표면은 고객이 지정 한 단단한 합금으로 가접되어 있습니다. 스테인레스 스틸 게이트 밸브의 경우,좌석은 몸체와 통합되어 있습니다., 또는 단단한 합금 용접 후 직접 가공 될 수 있습니다.
5디스크 디자인
NPS≥2 게이트 밸브는 유연한 윙 게이트입니다.
6뒷좌석 디자인
모든 게이트 밸브는 뒷좌석 설계가 있습니다. 대부분의 경우,탄소 강철 게이트 밸브는 재생 가능한 뒷좌석이 장착됩니다.뒷좌석이 직접 모터에 가공되거나 용접 후 가공됩니다..
7. 줄기 설계
줄기는 일체적인 조형 설계입니다. 줄기의 최소 지름은 표준 요구 사항에 따라해야합니다.
8. 줄기 견과류
일반적으로 줄기 견과류는 ASTM A439 D2로 만들어집니다. 또한 고객이 요청하면 구리 합금 또는 다른 재료로 만들어질 수 있습니다.
9수술
수동 바퀴 또는 굽은 기어 박스는 일반적으로 게이트 밸브 작동에 사용됩니다.
설명:
1압력 밀폐 모프 cast 스틸 게이트 밸브 부품 및 재료 목록 2500LB 클래스:
| 부품 번호 | 부품 이름 | 재료 | |
| WCB/트림 5 | WC6/트림 5 | ||
| 1 | 몸체 | ASTM A216 WCB | ASTM A217 WC6 |
| 2 | 멍에 | WCB | WC6 |
| 3 | 게이트 | ASTM A216 WCB +STL | ASTM A217 WC6 + STL |
| 4 | 줄기 | ASTM A182 F6a | ASTM A182 F6a |
| 5 | 좌석 반지 | A105 + STL | A182-F11 + STL |
| 6 | 모트 | ASTM A216 WCB | ASTM A217 WC6 |
| 7 | 가스켓 | 304 + 그래피트 | |
| 8 | 어댑터 반지 | 탄소 강철 | 합금강 |
| 9 | 유지기 | 탄소 강철 | 합금강 |
| 10 | 요크 모자 | 탄소 강철 | 합금강 |
| 11 | 보닛 스드 | A193 B7 | A193 B16 |
| 12 | 보넷 스드넛 | A194 2H | A194 7 |
| 13 | 포장 | 그래피트 | |
| 14 | 간질 | ASTM A182F6a | ASTM A182F6a |
| 15 | 글랜드 플랜지 | ASTM A216 WCB | ASTM A217 WC6 |
| 16 | 안구 톱니 | ASTM A36 | ASTM A36 |
| 17 | 안구 | ASTMA193 B7 | ASTM A193 B7 |
| 18 | 안구 안구 | ASTM A194 2H | ASTM A194 2H |
| 19 | Nipple | 탄소 강철 | 탄소 강철 |
| 20 | 줄기 견과류 | ASTM A439 D2 | ASTM A439 D2 |
| 21 | 유크 류 너트 | 탄소 강철 | 탄소 강철 |
| 22 | 손바퀴 | 유연 철 | 유연 철 |
| 23 | 손바퀴 견과류 | 탄소 강철 | 탄소 강철 |
2주요 연결 차원:
| 클래스 | 크기 | 크기 (mm) | |||||||||||||||
| NFS | DN | L | B | D | G | K | Z-φd | C | RTJ | A | |||||||
| RF | RTJ | BW | Y | P | E | F | |||||||||||
| 2500파운드 | 2 | 50 | 451 | 454 | 451 | 42 | 235 | 91.9 | 6.4 | 171.5 | 8~28번6 | 50.8 | 133 | 101.6 | 7.92 | 11.91 | 63 |
| 21/2 | 65 | 508 | 514 | 508 | 52 | 267 | 104.6 | 6.4 | 196.9 | 8-31.8 | 57.2 | 149 | 111.12 | 9.52 | 13.49 | 75 | |
| 3 | 80 | 578 | 584 | 578 | 62 | 305 | 127 | 6.4 | 228.6 | 8-34.9 | 66.5 | 168 | 127 | 9.52 | 13.49 | 91 | |
| 4 | 100 | 673 | 683 | 673 | 87 | 356 | 157.2 | 6.4 | 273.1 | 8-41.3 | 76.2 | 203 | 157.18 | 11.13 | 16.66 | 117 | |
| 6 | 150 | 914 | 927 | 914 | 131 | 483 | 215.9 | 6.4 | 368.3 | 8-54 | 108 | 279 | 228.6 | 12.7 | 19.84 | 172 | |
| 8 | 200 | 1022 | 1038 | 1022 | 179 | 552 | 269.7 | 6.4 | 438.2 | 12-54 | 127 | 340 | 279.4 | 14.27 | 23.01 | 223 | |
| 10 | 250 | 1270 | 1292 | 1270 | 223 | 673 | 323.9 | 6.4 | 539.7 | 12-667 | 165.1 | 425 | 342.9 | 17.48 | 30.18 | 278 | |
| 12 | 300 | 1422 | 1445 | 1422 | 265 | 762 | 381 | 6.4 | 619.2 | 12-73 | 184.2 | 495 | 406.4 | 17.48 | 33.32 | 329 | |
