| Body Material: | Forged Steel: F22 | Trim: | 13Cr, Half Stellite/ Full Stellite |
|---|---|---|---|
| Size: | 1/2in - 2in | Pressure Rating: | Class 2500LB / 2500# |
| Actuator: | Handwheel | Connection Ends: | SW, Socket Weld |
| Bonnet Type: | Pressure Seal Bonnet, PSB | OEM service: | YES |

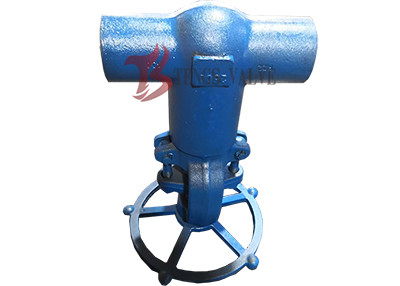

PSB, 압력 밀폐 모자 F22 게이트 밸브, 고압 가조 철강 게이트 밸브, Dn25,안시 2500LB,SW 연결
빠른 세부 사항:
1제품: 고압 2500LB 가조 게이트 밸브
2구조: PSB, 압력 밀폐 모프
3뚫림 타입: 꽉 뚫림
4크기 범위: 1/2"에서 2"
5압력 등급: 2500LB / 2500#
6끝 연결: SW, 소켓 용접
7소재: A105 N, LF2, F5, F11, F22, F304, F316, F316L, F51, F53 또는 동등
8- 다른 서비스 조건에 맞게 다양한 장식 재료가 있습니다.
9특별: NACE MR 0175
특징
1모네트 가스켓 스타일
스테인리스 스틸 + 유연한 그래피트 결합 봉쇄
반지 합동 밀착
압력 밀폐 설계
2포장 봉인
평소처럼 유연한 그래피트를 포장재로 사용한다. 또한 PTFE 또는 조합 포장재가 고객의 요청에 따라 사용될 수 있다.
3몸체와 모트 연결
압력 봉쇄 모네트
4수술
손바퀴, 맨줄기, 전기 액추에터
5디스크 디자인
NPS<2 게이트 밸브는 단단한 윙 게이트입니다.
6뒷좌석 디자인
모든 게이트 밸브는 뒷좌석 설계가 있습니다.
7. 줄기 설계
줄기는 일체적인 조형 설계입니다. 줄기의 최소 지름은 표준 요구 사항에 따라해야합니다.
8앉으세요
탄소 강철 게이트 밸브의 경우, 좌석은 일반적으로 도장 강철입니다. 좌석 밀폐 표면은 고객이 지정 한 단단한 합금으로 가접되어 있습니다. 스테인리스 강철 게이트 밸브의 경우,좌석은 몸체와 통합되어 있습니다., 또는 그것은 단단한 합금 용접 후 직접 가공 될 수 있습니다. 스레드 또는 용접 된 유형의 좌석은 또한 스테인레스 스틸 게이트 밸브에 대한 선택 사항입니다.
설명
2500LB 압력 밀폐 모넷에 대한 도장 철문 밸브 부품 및 재료 목록
| 아니죠 | 부분 이름 | A105/F6a | A105/F6aHFS | LF2/304 | F11/F6aHF | F304 (L) /304 (L) | F316 (L) /316 (L) | F51/410HF |
| 1 | 몸체 | A105 | A105 | LF2 | F11 | F304 (L) | F316 (L) | F51 |
| 2 | 좌석 | 410 | 410HF | 304 | 410HF | 304 ((L) | 316 ((L) | F51 |
| 3 | 윙 | F6a | F6a | F304 | F6aHF | F304 (L) | F316 (L) | F51 |
| 4 | 줄기 | 410 | 410 | 304 | 410 | 304 ((L) | 316 ((L) | F51 |
| 6 | 모트 | A105 | A105 | LF2 | F11 | F304 (L) | F316 (L) | F51 |
| 8 | 핀 | 410 | 410 | 410 | 410 | 304 | 304 | 304 |
| 9 | 간질 | 410 | 410 | 304 | 410 | 304 | 316 | F51 |
| 10 | 장 안구 | B7 | B7 | L7 | B16 | B8 (M) | B8 (M) | B8 (M) |
| 11 | 덩어리 플랜지 | A105 | A105 | LF2 | F11 | F304 | F304 | F304 |
| 12 | 엑스넛 | 2H | 2H | 2H | 2H | 8 ((M) | 8 ((M) | 8 ((M) |
| 13 | 줄기 견과류 | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 14 | 잠금 견과류 | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| 15 | 이름판 | AL | AL | AL | AL | AL | AL | AL |
| 16 | 손바퀴 | A197 | A197 | A197 | A197 | A197 | A197 | A197 |
| 17 | 윤활약 | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 18 | 포장 | 그래피트 | 그래피트 | 그래피트 | 그래피트 | 그래피트 | 그래피트 | 그래피트 |
| 23 | 밀폐 밀폐 | 420 | 420 | 304 | 304 | 304 ((L) | 316 ((L) | 420 |
| 24 | P.S. 링 | 304 | 304 | 304 | 304 | 304 | 316 | 316 |
| 25 | P.S.석 | 420 | 420 | 304 | 304 | 304 ((L) | 16 ((L) | F91 |
| 26 | 너트 패드 | 410 | 410 | 410 | 410 | 410 | 410 | 410 |
| 27 | 포장 견과류 | 주사철 | 주사철 | 주사철 | 주사철 | 스테인리스 스틸 | 스테인리스 스틸 | 스테인리스 스틸 |
